EDSFF E3 Form Faktörü

E3 - Kurumsal Sunucular ve Depolama

E3.S ve E3.L büyüklüğü ve boyutları E3.S ve E3.L büyüklüğü ve boyutları
Tür Genişlik (Kalınlık)
(mm)
Yükseklik
(mm)
Uzunluk
(mm)
Maks. Güç
(W)
E3.S 7.5 76 112.75 25
E3.S 2T 16.8 40
E3.L 7.5 142.2
E3.L 2T 16.8 70

Konnektör Başına PCIe® Şeritleri

Konnektör diyagramı başına 4, 8, 16, 16+ PCIe şeridi

E3 Maks. Güç

Maksimum güç değerleriyle E3 SSD oluşturma

SNIA'dan mühendislik spesifikasyonları

E3 Mechanical/Electrical Specification SFF-TA-1008 A new window will open.
E3 Thermal Characterization Specification SFF-TA-1023 A new window will open.
EDSFF Connector Specification SFF-TA-1002 A new window will open.
EDSFF Connector Pinout (PCIe) SFF-TA-1009 A new window will open.

KIOXIA EDSFF E3 Teklifleri

KIOXIA CD8P Serisi

KIOXIA CD8P E3.S SSD product image

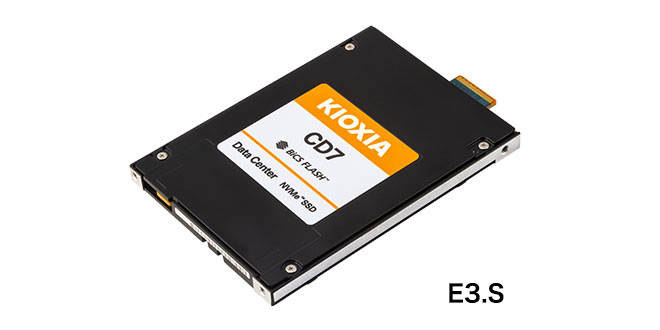

KIOXIA CD7 Serisi

KIOXIA CD7 E3.S SSD product image

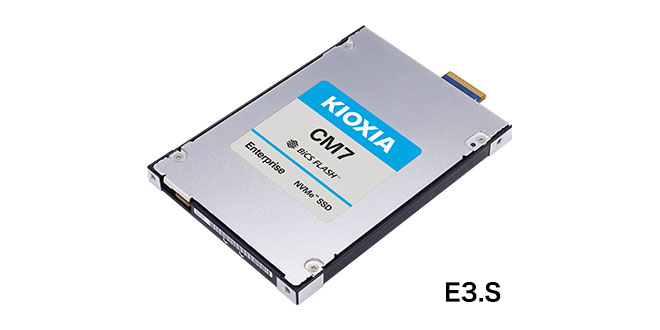

KIOXIA CM7 Serisi

KIOXIA CM7 E3.S SSD product image
KIOXIA SSD Series Form Factor Endurance Interface Storage Capacity
(GB)
Sequential Read/Write
(MB/s)
Random Read/Write
(IOPS)
EDSFF E3.S Karma Kullanım
(5 yıl boyunca 3 DWPD)
PCIe® Gen5 x4, NVMe™ 2.0 1,600
3,200
6,400
12,800
En fazla
12,000 / 5,500
En fazla
2,000K / 400K
Okuma Yoğunluğu
(5 yıl boyunca 1 DWPD)
1,920
3,840
7,680
15,360
En fazla
2,000K / 200K
Okuma Yoğunluğu
(5 yıl boyunca 1 DWPD)
Tasarlandığı Sürümler:
PCIe ® 5.0
ve NVMe™ 1.4
spesifikasyonları
1,920
3,840
7,680
En fazla
6,450 / 5,600
En fazla
1,050K / 180K
Karma Kullanım
(5 yıl boyunca 3 DWPD)

PCIe® Gen5 single x4, dual x2,

NVMe™ 2.0

1,600
3,200
6,400
12,800
En fazla
14,000 / 7,000
En fazla
2,700K / 600K
Okuma Yoğunluğu
(5 yıl boyunca 1 DWPD)
1,920
3,840
7,680
15,360
En fazla
2,700K / 310K

Hangi Şirketler E3 Özellikli Ürünler Sunacak?

E3 form faktörleri, geleneksel kurumsal sunucu ve depolama kullanım senaryolarına odaklanarak başlarken, hiper ölçekleyiciler E3'ü genişleme ortamlarında kullanım için değerlendiriyor. 2,5 inç depolama çözümlerine sahip birçok sunucu, depolama ve SSD şirketi E3 Ailesi ile uyumludur. E3 form faktörleri ailesini destekleyen ilk geliştirme ve tanıtım sistemleri, gösterildiği gibi (Şekil 1) erken tam işlevli geliştirme araçlarıyla iyi bir şekilde ilerlemektedir.

Şekil 1: KIOXIA E3.S Prototip NVMe SSD'ler ile EDSFF prototipi

Öğrenin ve Değerlendirin

  • Ürün görseli bir tasarım modelini temsil edebilir.
  • PCIe, PCI-SIG'in tescilli ticari markasıdır.
  • NVMe, Amerika Birleşik Devletleri ve diğer ülkelerde NVM Express, Inc.'in tescilli veya tescilsiz markasıdır.
  • Diğer şirket adları, ürün adları ve hizmet adları üçüncü taraf şirketlerin ticari markaları olabilir.
  • Tüm hakları saklıdır. Ürün özellikleri, hizmetlerin içeriği ve iletişim bilgileri dahil olmak üzere bilgilerin ekim 2023 itibarıyla doğru olduğuna inanılmaktadır, ancak önceden haber verilmeksizin değiştirilebilir. Burada yer alan teknik ve uygulama bilgileri, geçerli en son KIOXIA ürün özelliklerine tabidir.
